ULT24系列电荷输出加速度传感器

LT24系列加速度传感器，是电荷输出型的压电加速度传感器，利用压电元件（压电陶瓷、压电石英等）的“压电效应”，具有很宽的工作温度范围，宽的动态量程（0.00005g-30000g），宽的频率范围（0.1Hz-20kHz），且安装方便，是冲击和振动测量中应用最多的加速度传感器之一。

ULT24系列加速度传感器输出信号为微弱的电荷，具有很高的阻抗，需要配合电荷放大器和低噪声屏蔽电缆使用。电荷放大器和电荷输出型加速度传感器连接，可以消除电缆电容和传感器电容并联带来的影响。配合先进的电荷放大器，电荷输出型加速度传感器很容易实现宽的动态响应（>120dB），在低频段使用时需要考虑电荷放大器的下限频率。由于压电陶瓷的工作温度范围很宽，特别适合极限温度下的振动测试，例如涡轮引擎的监测。

型号	电荷灵敏度pC/g	频响(±10%) Hz	安装谐振点kHz	横向灵敏度 %	幅值线性±10% g	重量 gm	温度范围 ℃	内部结构	用途
ULT2401/V	20	1-12000	40	≤5	1000	21/16	-20~+120	中心压缩	宽频带通用测振

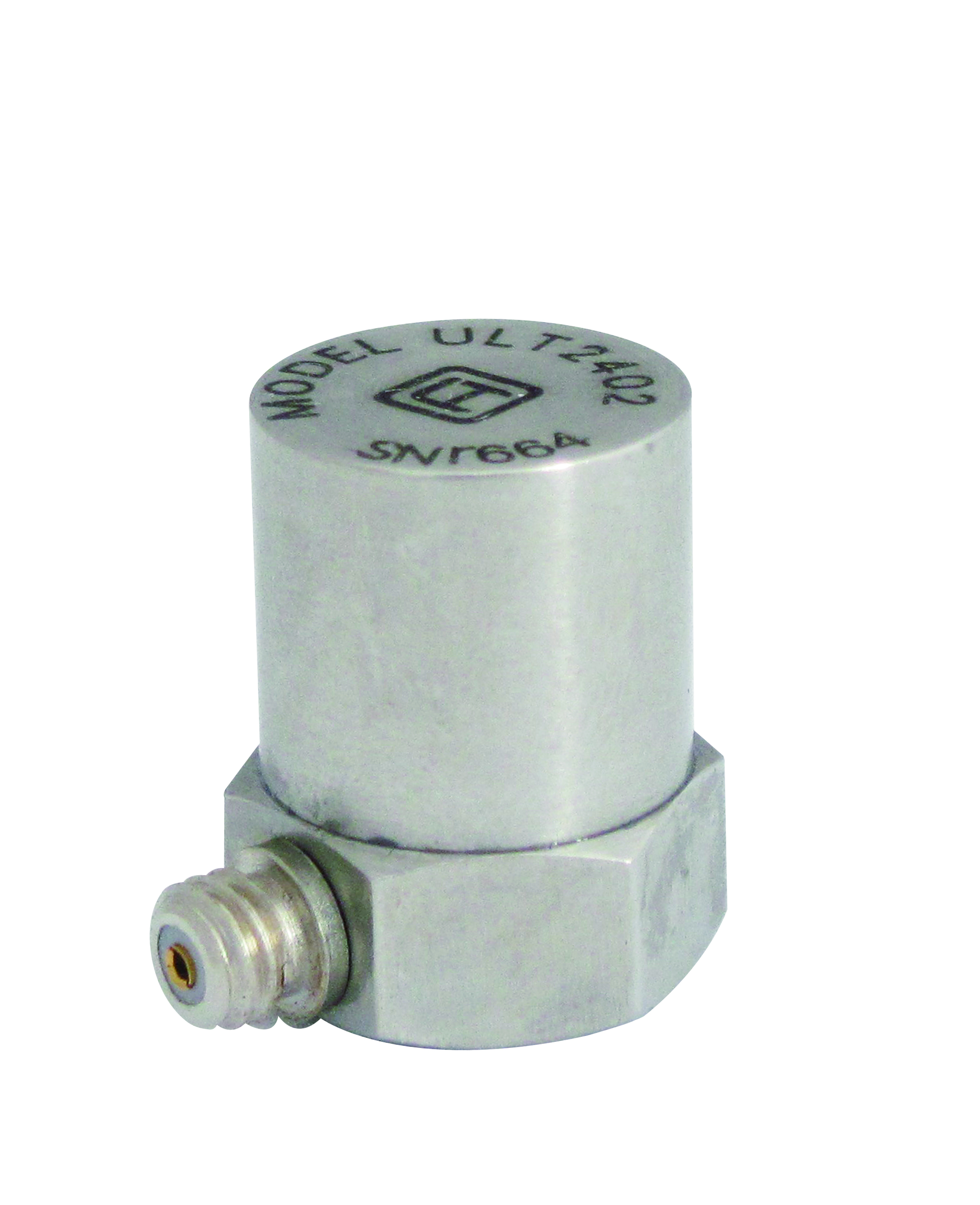

ULT2402/V	20	0.2-10000	30	≤5	1000	16/14	-40~+150	三角剪切	精度高通用测振
ULT2403/V	50	0.2-9000	27	≤5	1500	17/15	-40~+150	隔离剪切	精度高通用测振
ULT2404/V	100	0.2-7700	23	≤5	2000	32/28	-40~+150	隔离剪切	精度高通用测振
ULT2405	400	0.2-4000	12	≤5	300	70	-40~+150	隔离剪切	精度高通用测振
ULT2406/V	1500	0.1-2000	7.5	≤5	100	120/150	-40~+150	隔离剪切	低频小g测振
ULT2407V	0.02	1-20000	60	≤10	30000	5	-50~+150	中心压缩	大冲击测量
ULT2408V	3	1-18000	55	≤5	20000	2.8	-40~+150	剪切	大振动冲击测量
ULT2409	10	1-15000	45	≤5	5000	15	-20~+120	中心压缩	冲击测量
ULT2410	50	0.1-5000	15	≤5	500	95	-40~+150	环形剪切	三向测振
ULT2411	400	0.1-1000	5	≤5	300	220	-40~+150	隔离剪切	三向测振
ULT2412	100	0.2-6000	18	≤5	2000	85	-40~+150	隔离剪切	对地绝缘长期测振
ULT2412H	100	0.2-6000	18	≤5	2000	85	-40~+200	隔离剪切	高温测振
ULT2415	5000	0.1-300	1.2	≤5	50	160	-40~+150	隔离剪切	低频微g测振
ULT2417	30	0.1-4000	13	≤5	500	60	-40~+150	隔离剪切	三向测振

注：1.型号尾缀-V代表顶端输出，没有尾缀标注为侧端输出
2.传感器在低频端使用时需要考虑电荷放大器的下限频率

联系我们资料下载

产品描述

ULT24系列加速度传感器，是电荷输出型的压电加速度传感器，利用压电元件（压电陶瓷、压电石英等）的“压电效应”，具有很宽的工作温度范围，宽的动态量程（0.00005g-30000g），宽的频率范围（0.1Hz-20kHz），且安装方便，是冲击和振动测量中应用最多的加速度传感器之一。
