CM系列动态信号调理器

  • CM系列动态信号调理器，主要用于动态信号测试系统的前级信号调理，可对压电传感器，如加速度计或音频信号以及其他各种类型的动态信号进行调理。其主要功能为：传感器供电、信号放大、信号滤波（低通滤波或抗混叠滤波）、AC/DC耦合等，将传感器输出信号转换为标准电压信号，以供后级数据采集器进行采集与分析；或将传感器的加速度（速度）的峰值(有效值)信号转换为4~20mA电流信号（CM3501），可连接PLC/DCS/SCADA等设备，主要应用于工业现场的监控及报警。

联系我们 资料下载
产品描述


  • CM系列动态信号调理产品分为两大类：
          一、低“非程控型": 在出厂时完成各项参数的设置，用户不能随意改动，或仅可以手动改动；
          二、性“智能全程控型”,在产品内装有协处理器及存储器,各项参数均可通过软件进行设置,实现了完全程控。

    优点：

  •         一些型号的动态信号调理器内部带有充电电池，无需外接供电电源，体积小巧，便于携带，配接便携数据采集仪，非常适用于临时性测试及野外测试使用。

型号

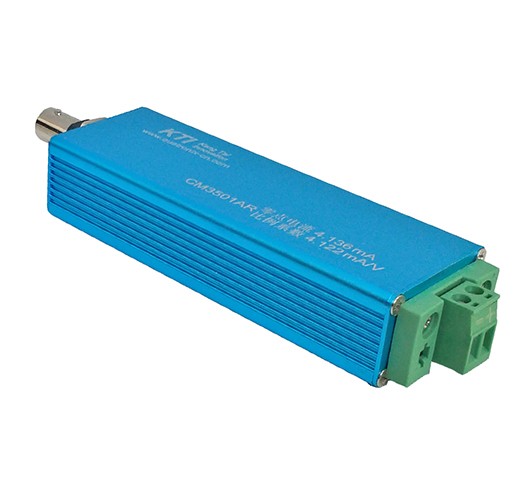

CM3501

CM3502

CM3503/A

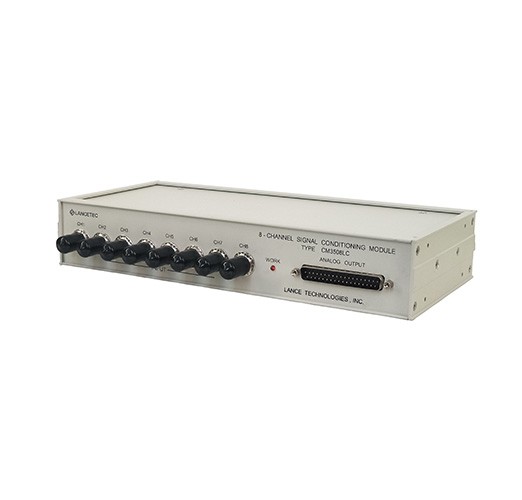

CM3508LC

CM4016LC

 输入通道

1

1

3

8

16

 信号输出

4~20mA电流

-10~+10V电压

-10~+10V电压

-10~+10V电压

-10~+10V电压

 提供激励

2.8mA恒流源

4mA恒流源

4mA恒流源

4mA恒流源

4mA恒流源

 增益放大

×

×

1,10开关设置

1~100间可定制

1~100间可定制

 频率范围

0.05Hz~30kHz
1.6Hz~1kHz
16Hz~10kHz

×

2阶低通滤波器
1.2k,12k,200kHz
出厂设定

2阶低通滤波器
出厂设定30kHz
可定制1~100kHz

2阶低通滤波器
出厂设定30kHz
可定制1~100kHz

AC耦合
截止频率0.16Hz

AC耦合
截止频率0.1Hz

AC耦合
截止频率0.08Hz

AC耦合
截止频率0.08Hz

 传感器在线
指示灯

√

√

√

×

×

 充电电池

×

×

CM3503为充电款
充电后使用24小时
CM3503A为非充电款

×

×

 信号接入

BNC端子

BNC端子

BNC端子

BNC端子

BNC端子

 信号接出

螺丝端子

4线

BNC端子

同时提供D型37芯端子和BNC端子

D型37芯端子

 外形尺寸
mm×mm×mm

22×36×150

60×36×22

153×90×40

130×280×50

280×220×50

 重量

100g

35g

410g/385g

1.5kg

1.8kg



型号

CM3508D

CM4016D

CM3608

CM3616

 输入通道

8

16

8

16

 输入信号类型

IEPE传感器
或电压信号

IEPE传感器
或电压信号

应变桥路信号款
(全桥,半桥,1/4桥,≥50Ω)
或电压信号

应变桥路信号款
(全桥,半桥,1/4桥,≥50Ω)
或电压信号

 输入量程

±10V

±10V

±10V

±10V

 信号输出

±10V

±10V

±10V

±10V

 提供激励

4mA恒流源
每通道独立
程控开关

4mA恒流源
每通道独立
程控开关

桥路激励
1.25V,2.5V,5V,10V
每通道独立程控设置

桥路激励
1.25V,2.5V,5V,10V
每通道独立程控设置

 增益放大

1,2,5,10,20,50,100
每通道独立程控

1,2,5,10
每通道独立程控

1,2,5,10,100,200,500
1000,2000,5000,10000
每通道独立程控

500,1000,2500,5000
每通道独立程控

 低通滤波器

5阶Butterworth
每通道独立程控
设置截止频率2Hz~30kHz

5阶Butterworth
每通道独立程控
设置截止频率2Hz~30kHz

4阶Butterworth
每通道独立程控设置
截止频率
10Hz,100Hz,1kHz,旁通

2阶Butterworth
每通道独立程控设置
截止频率
10Hz,100Hz,1kHz,10kHz

 耦合形式

AC,DC
每通道独立
程控设置

AC,DC
每通道独立
程控设置

AC,DC
每通道独立程控设置

AC,DC
每通道独立程控设置

高通的低端
截止频率

0.16Hz
可定制0.05Hz

0.16Hz
可定制0.05Hz

0.37Hz

0.37Hz

 积分功能

每通道独立程控设置:无积分、一次积分、二次积分

×

×

×

 桥路功能





自动调节桥路平衡

自动调节桥路平衡

 传感器在线指示灯

√

√

×

×

 通讯接口

USB接口

USB接口

RS-232接口

RS-232接口

 信号接入

BNC端子

BNC端子

D型9芯端子
可选连接线盒

D型9芯端子
可选连接线盒

 信号接出

同时提供D型37芯端子和BNC端子

D型37芯端子

D型37芯端子

D型37芯端子

 外形尺寸
mm×mm×mm

280×220×50

280×220×50

280×220×50

273×216×50

 重量

1.6kg

1.6kg

1.5kg

1.5kg
